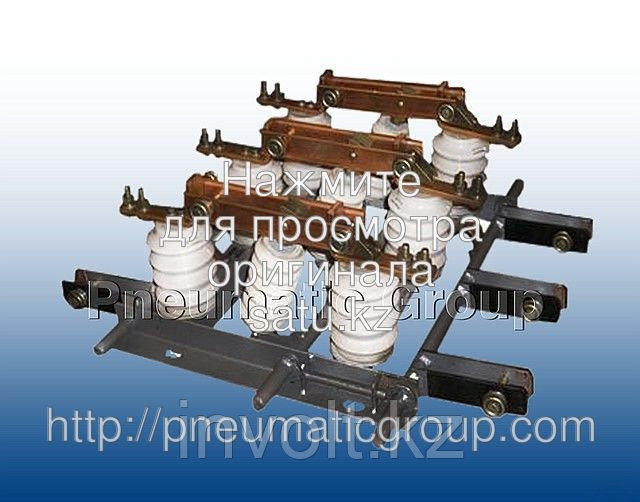

Разъеднитель РВФЗ 10-630 I, II УХЛ2 КОНТЭЛ

Разъединитель РВФз 10/630-II-II-УХЛ3

Разъединители трехполюсные внутренней установки серий РВФЗ рассчитаны для работы в сетях номинальным напряжением б (10) кВ.

Разъединители РВФЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.

Разъединители применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.Помещение, в котором устанавливаются разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.

Привод - рычажный механизм, предназначенный для ручного включения и отключения разъединителей.

Разъединители РВФЗ изготавливаются в исполнениях УХЛ3 и предназначены для работы в следующих номинальных условиях:

•  высота над уровнем моря - до 1000 м; температура окружающего воздуха - от минус 40 до +40°С;
•  верхнее значение относительной влажности воздуха - 100% при температуре +25°С (с конденсацией влаги).

Расшифровка условного обозначения разъединителя типа РВФЗ:

Р – разъединитель; В – внутренней установки; Ф - фигурный(проходные изоляторы); З – наличие заземлителей; I – заземлитель со стороны разъемных контактов; II – заземлитель со стороны шарнирных контактов; III – заземлитель с двух сторон; 10 - номинальное напряжение, кВ; 630 - номинальный ток, А; II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ); III - проходные изоляторы со стороны разъемных контактов (для РВФЗ); IV - проходные изоляторы c двух сторон (для РВФЗ); У - климатическое исполнение по ГОСТ 15150-69; 3 - категория размещения по ГОСТ 15150-69.

Основные технические характеристики разъединителей:

Разъединитель РВФз 10\630-II-II-УХЛ3

Общий вид, габаритные, установочные и присоединительные размеры. Обозначения:1 - болт заземления, 2 - рычаг, 3 - вал, 4 - вал заземления, 5 -рычаг, 6 - изолятор проходной, 7 - тяга изоляционная, 8 - рама, 9 - контакт, 10 - нож контактный, 11 - перегородка.
