Разъеднитель РВФЗ 10-630 I, II УХЛ2 КОНТЭЛ

Разъединитель РВФз 10/630-II-II-УХЛ3

Разъединители трехполюсные внутренней установки серий РВФЗ рассчитаны для работы в сетях номинальным напряжением б (10) кВ.

Разъединители РВФЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.

Разъединители применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.Помещение, в котором устанавливаются разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.

Привод - рычажный механизм, предназначенный для ручного включения и отключения разъединителей.

Разъединители РВФЗ изготавливаются в исполнениях УХЛ3 и предназначены для работы в следующих номинальных условиях:

  •  высота над уровнем моря - до 1000 м; температура окружающего воздуха - от минус 40 до +40°С;
  •  верхнее значение относительной влажности воздуха - 100% при температуре +25°С (с конденсацией влаги).

Расшифровка условного обозначения разъединителя типа РВФЗ:

Р – разъединитель; В – внутренней установки; Ф - фигурный(проходные изоляторы); З – наличие заземлителей; I – заземлитель со стороны разъемных контактов; II – заземлитель со стороны шарнирных контактов; III – заземлитель с двух сторон; 10 - номинальное напряжение, кВ; 630 - номинальный ток, А; II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ); III - проходные изоляторы со стороны разъемных контактов (для РВФЗ); IV - проходные изоляторы c двух сторон (для РВФЗ); У - климатическое исполнение по ГОСТ 15150-69; 3 - категория размещения по ГОСТ 15150-69.

Основные технические характеристики разъединителей:



Серия Напряжение, кВ Номинальный ток, А Устойчивость при сквозных токах короткого замыкания, кА
номин. наибол. Наибольший пик Ток термической стойкости
в течение 3 с (гладкие ножи) в течение 1 с (заземленные ножи)
РВФЗ 10 12 630 52 20 20
10 12 1000 81 31,5 31,5





Обозначение

Вариант-фигура Масса, кг

РВ 10/400

- 25

РВ 10/630

26

РВ 10/1000

27

РВЗ 10/400 I

I вариант, заземляющие ножи со стороны разъемных контактов 28

РВЗ 10/630 I

29

РВЗ 10/1000 I

30

РВЗ 10/400 II

II вариант, заземляющие ножи со стороны шарнирных контактов 28

РВЗ 10/630 II

29

РВЗ 10/1000 II

30

РВЗ 10/400 III

III вариант. заземляющие ножи с двух сторон 31,5

РВЗ 10/630 III

33

РВЗ 10/1000 III

34,5

РВФ 10/630 II

II фигура. фигурные изоляторы со стороны шарнирных контактов 37

РВФЗ 10/630 I-II

I вариант II фигура 41

РВФЗ 10/630 II-II

II вариант II фигура 41

РВФЗ 10/630 III

III вариант 43

РВФЗ 10/630 IV

IV фигура. фигурные изоляторы с обеих сторон 52

РВФЗ 10/1000 I-II

I вариант II фигура 55

РВФЗ 10/1000 II-II

II вариант II фигура 55

Разъединитель РВФз 10\630-II-II-УХЛ3

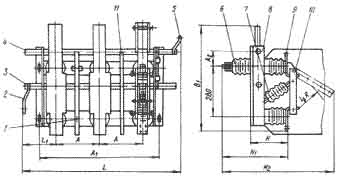

чертёж




Общий вид, габаритные, установочные и присоединительные размеры. Обозначения:1 - болт заземления, 2 - рычаг, 3 - вал, 4 - вал заземления, 5 -рычаг, 6 - изолятор проходной, 7 - тяга изоляционная, 8 - рама, 9 - контакт, 10 - нож контактный, 11 - перегородка.
