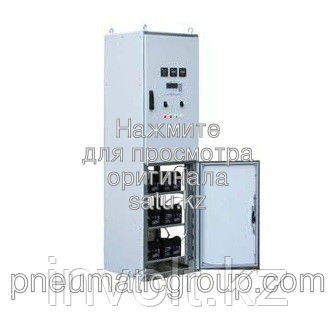

Купить шкаф оперативного тока .
Назначение:
Шкафы оперативного постоянного тока типа ШОТ1М ( ШОТ-01М ) предназначены для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации на электрических станциях и подстанциях, а также могут быть использованы и в других отраслях промышленности. Шкаф ШОТ-01М может быть как самодостаточным устройством бесперебойного питания систем автомиатики, так и частью системы оперативного постоянного тока типа ( СОПТ ) на подстанции или РП.
Конструктивные исполнения:
Шкафы ШОТ-011М имеют два основных конструктивных исполнения по номинальной емкости встроенных в шкаф аккумуляторных батарей:
• до 50 Ахчас – секционный шкаф, в нижнем отсеке установлены аккумуляторные батареи, в верхнем – подзаряно-зарядные устройства, выключатели распределительного устройства постоянного тока, приборы, аппаратура контроля параметров аккумуляторных батарей и сети постоянного тока.
Габаритные размеры (ВхШхГ), мм: 2200х600х600, 2200х800х600;
• до 120 Ахчас – щит, состоящий из двух шкафов: в правом шкафу установлены аккумуляторные батареи, в левом – подзаряно-зарядные устройства и прочие элементы.
Габаритные размеры (ВхШхГ), мм: 2200х1200х600, 2200х1400х600.
При большей потребной емкости батарей возможно расширение щита за счет дополнительных секций-шкафов.
Функции:
- ввод электроэнергии от АБ, автоматическая зарядка и подзарядка АБ встроенными в шкаф ШОТ1М зарядно-подзарядными устройствами;
- распределение электроэнергии между потребителями;
- формирование шинки «мигающего света» - (+)EP дополнительно к шинам ±ЕС;
- возможность объединения шин, шинок разных секций шкафа ШОТ1М с помощью секционных разъединителей;
- селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
- непрерывный автоматический контроль качества напряжения на шинах ШОТ1М с формированием сигнала об отклонении параметров сети постоянного тока; непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли» с формированием сигнала о снижении сопротивления изоляции ниже допустимого значения;
- возможность определения присоединения, на линии которого произошло замыкание на «землю»;
- формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинках ±ЕС,
- измерение основных текущих параметров состояния АБ таких как: напряжение, ток заряда-разряда, ток подзаряда.
Условия эксплуатации:
• температура окружающего воздуха: от -40 ºС до +45 ºС (в зависимости от исполнения);
• относительная влажность окружающего воздуха: 80 или 98 % при 25 ºС (в зависимости от исполнения);
• место установки – в закрытых помещениях при отсутствии непосредственного воздействия атмосферных осадков и солнечной радиации;
• окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Технические данные встраиваемых в ШОТ-01М зарядно-подзарядных устройств (ПЗУ)
Наименование параметра | Параметр |
Номинальное напряжение однофазной питающей сети, В | 230 |
Допустимое отклонение напряжения питающей сети, в % от номинального значения | +10 -20 |
Номинальная частота питающей сети, Гц | 50 |
Допустимые отклонения частоты питающей сети, в % от номинального значения | ±2,0 |
Номинальное значение выпрямленного напряжения, В | 115; 230 |
Пределы регулировки выпрямленного напряжения в режиме стабилизации напряжения, В | 105...125; 210...250 |
Номинальное значение выпрямленного тока, А | 4, 8, 10 |
Пределы регулировки выпрямленного тока в режиме стабилизации тока, А | 3,8…4,2; 7,6...8,4 |
Допустимое отклонение выпрямленного напряжения от величины заданного в режиме стабилизации напряжения, в % от номинального значения | ±0,5 |
Допустимое отклонение выпрямленного тока от величины заданного в режиме стабилизации тока, в % от номинального значения | ±5,0 |
Допустимый уровень пульсаций выпрямленного напряжения, в % от номинального значения | ±0,5 |
Количество ПЗУ, допускающих параллельную работу | 4 |
Основные | |
---|---|
Производитель | Инвольт |
Страна производитель | Казахстан |
