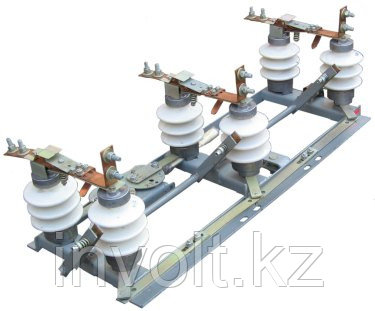

Разъединители РЛК 10 кВ

РЛК КЭ- 1б-10IV/400 УХЛ1 с приводом ПР- УХ -01УХЛ1 и КМЧ (6200мм)

Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Структура условного обозначения разъединителя  РЛК(1а,1б,2)-10.IV/400 Р - разъединитель Л - линейный К - качающегося типа В - для вертикальной установки 1а - заземлитель со стороны неподвижного контакта 1б - заземлитель со стороны подвижного контакта 2 - заземлитель со стороны подвижного и неподвижного контактов 10 - номинальное напряжение, кВ IV - степень загрязнения по ГОСТ 9920 400 - номинальный ток, А

Устройство и принцип действия РЛК

Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.

Технические характеристики разъединителя РЛК-10.IV/400

Номинальное напряжение кВ 10
Наибольшее рабочее напряжение кВ 12
Номинальный ток А 400
Ток термической стойкости кА 10
Ток электродинамической стойкости кА 25
Время протекания тока термической стойкости с 3
Индуктивный ток отключения (соs?~0,15) А 1
Емкостный ток отключения (соs?~0,15) А 1
Тип применяемого привода ПР-01-7 УХЛ1

Условия эксплуатации разъединителя РЛК

-Разъединители РЛК предназначены для применения в климатических условиях УХЛ, категория размещения 1 по ГОСТ 15150-69
-Высота над уровнем моря не более 1000 метров
-Температура окружающего воздуха от -60°С до +40°С
-Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда
-Относительная влажность не более 90% при 20°С
-Окружающая среда невзрывоопасная, Содержание коррозионно-активных агентов должно соответствовать атмосфере типа II ГОСТ 15150
-Изоляция разъединителей выполнена из опорно-стержневых полимерных изоляторов типа ИОСК4/10 УХЛ1
-Установка разъединителя в горизонтальной плоскости
-Выключатель и привод не требуют замены деталей в течение всего срока службы при соблюдении правил транспортировки, хранения, монтажа и эксплуатации
