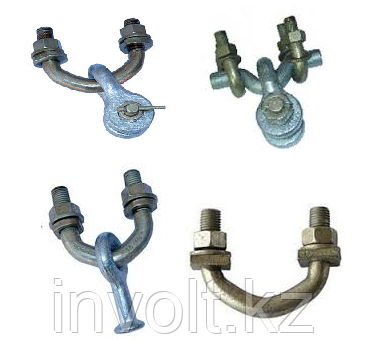

Узел крепления КГ-12-1 предназначен для крепления натяжных и поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.
Узел крепления КГ-12-1 крепится к опоре через четыре отверстия путем затяжки четырех гаек. После затяжки гайки фиксируются от отворачивания раскерниванием.
Благодаря такой конструкции, узел крепления представляет собой усиленный вариант крепления натяжных и поддерживающий подвесок, который показал себя как высоконадежную конструкцию при работе в условиях динамических и пульсирующих горизонтальных и вертикальных нагрузок.
Узел крепления КГ-12-1 дополнительно комплектуется скобой СК-12-1А и предназначен для замены снятого с производства узла крепления КГ-12-2.
Технические характеристики:
Марка узла крепления | Размеры, мм | Разрушающая | Масса, кг | ||||
L | H | H1 | d | l | |||
КГ-12-1 | 85 | 92 | - | 16 | 41 | 120 | 2,11 |
Варианты обозначения: Узел крепления КГ12-1
Узел крепления КГ-12-3 предназначен для крепления натяжных и поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.
Узел крепления КГ-12-3 крепится к опоре через четыре отверстия путем затяжки четырех гаек. После затяжки гайки фиксируются от отворачивания раскерниванием.
Благодаря такой конструкции, узел крепления представляет собой усиленный вариант крепления натяжных и поддерживающий подвесок, который показал себя как высоконадежную конструкцию при работе в условиях динамических и пульсирующих горизонтальных и вертикальных нагрузок.
Технические характеристики:
Марка узла крепления | Размеры, мм | Разрушающая | Масса, кг | ||||||||
D | D1 | H | H1 | L | L1 | L2 | B1 | S | |||
КГ-12-3 | 16 | 17 | 27 | 90 | 158 | 85 | 41 | 71 | 7-20 | 120 |
Основные | |
---|---|
Производитель | Московский завод высоковольтной арматуры |
Тип арматуры для ЛЭП | Узел крепления для ЛЭП |
Страна производитель | Россия |
- Цена: Цену уточняйте
