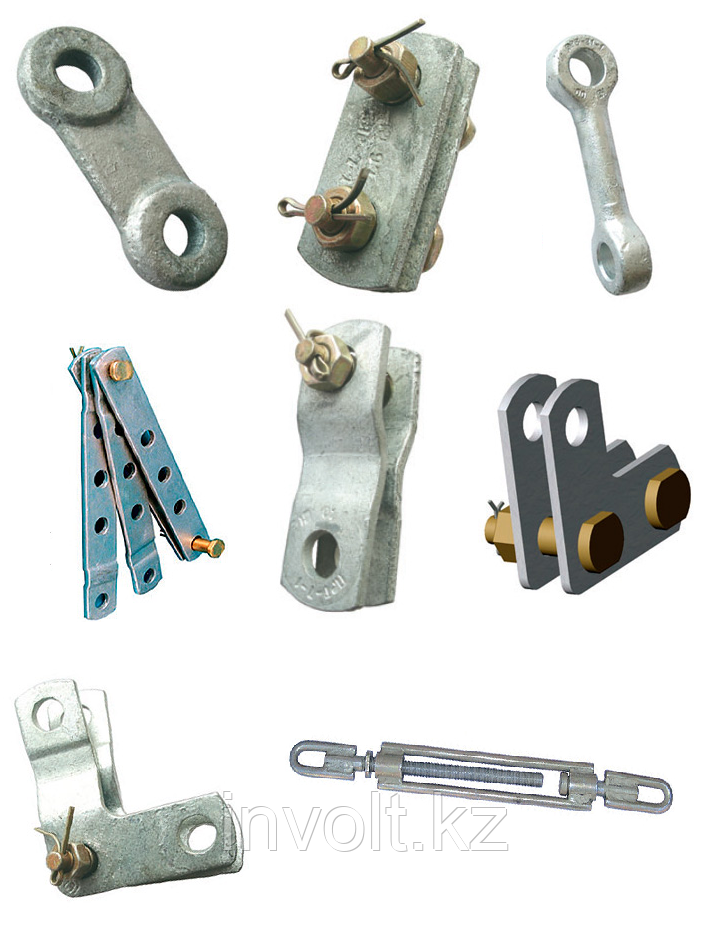

Звенья промежуточные

Звено промежуточное 2ПР-7-1 предназначено для увеличения и регулирования длины изолирующей подвески.

Конструктивно промзвено 2ПР-7-1 представляет собой двойной удлиняющий элемент в виде двух одинаковых плоских щек с двумя отверстиями на концах. Звенья 2ПР-7-1 комплектуются пальцами с нарезным концом, гайками и шплинтами.

Промзвено 2ПР-7-1 предназначено для замены снятого с производства звена промежуточного типа 2ПР-6-1.

Технические характеристики:





Звено промежуточное ПРВ-7-1 и ПРВ-12-1

Звено промежуточное вывернутое ПРВ-7-1 предназначено для изменения плоскости шарнирности соединяемой в изолирующей подвеске сцепной арматуры.

Конструкция промзвена ПРВ-7-1 отличается от всех типов других звеньев тем, что оно состоит из круглого стержня, имеющего на концах однолапчатые проушины, которые повернуты на 90 градусов относительно друг друга.

Промзвено ПРВ-7-1 заменяет снятое с производства промзвено ПРВ-6-1.

Технические характеристики:





Звено промежуточное ПРР-7-1 и ПРР-12-1

Звено промежуточное регулируемое ПРР-7-1 предназначено для увеличения и регулирования длины гирлянды.

Конструктивно промзвено ПРР-7-1 состоит их четырех щек, которые попарно образуют двухлапчатую и однолапчатую части звена. В щеках на различном расстоянии выполнены отверстия, что позволяет за счет переустановки пальцев в отверстиях изменять длину звена и за счет этого менять длину гирлянды.

На щеках, образующих однолапчатую часть звена, выполнены перегибы, позволяющие обеспечивать нормированную по толщине размеры сопряжений однолапчатых проушин.

Звено ПРР-7-1 комплектуется двумя пальцами с нарезными концами, гайками и шплинтами.

Технические характеристики:
