Разрядник РВО-6 У1
Разрядник вентильный облегченный РВО-6 У1
Разрядники РВО-6 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 6 кВ. Разрядники РВО-6 У1 изготавливаются для сетей с любой системой заземления нейтрали.
Структура условного обозначения разрядника РВО-6 У1
• Р – разрядник
• В – вентильный
• О – облегченный
• 6 – класс напряжения сети, кВ
• У – климатическое исполнение по ГОСТ 15150-69
• 1 – категория размещения по ГОСТ 15150-69
Наличие буквы «Н» в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.
Описание разрядника РВО-6 У1

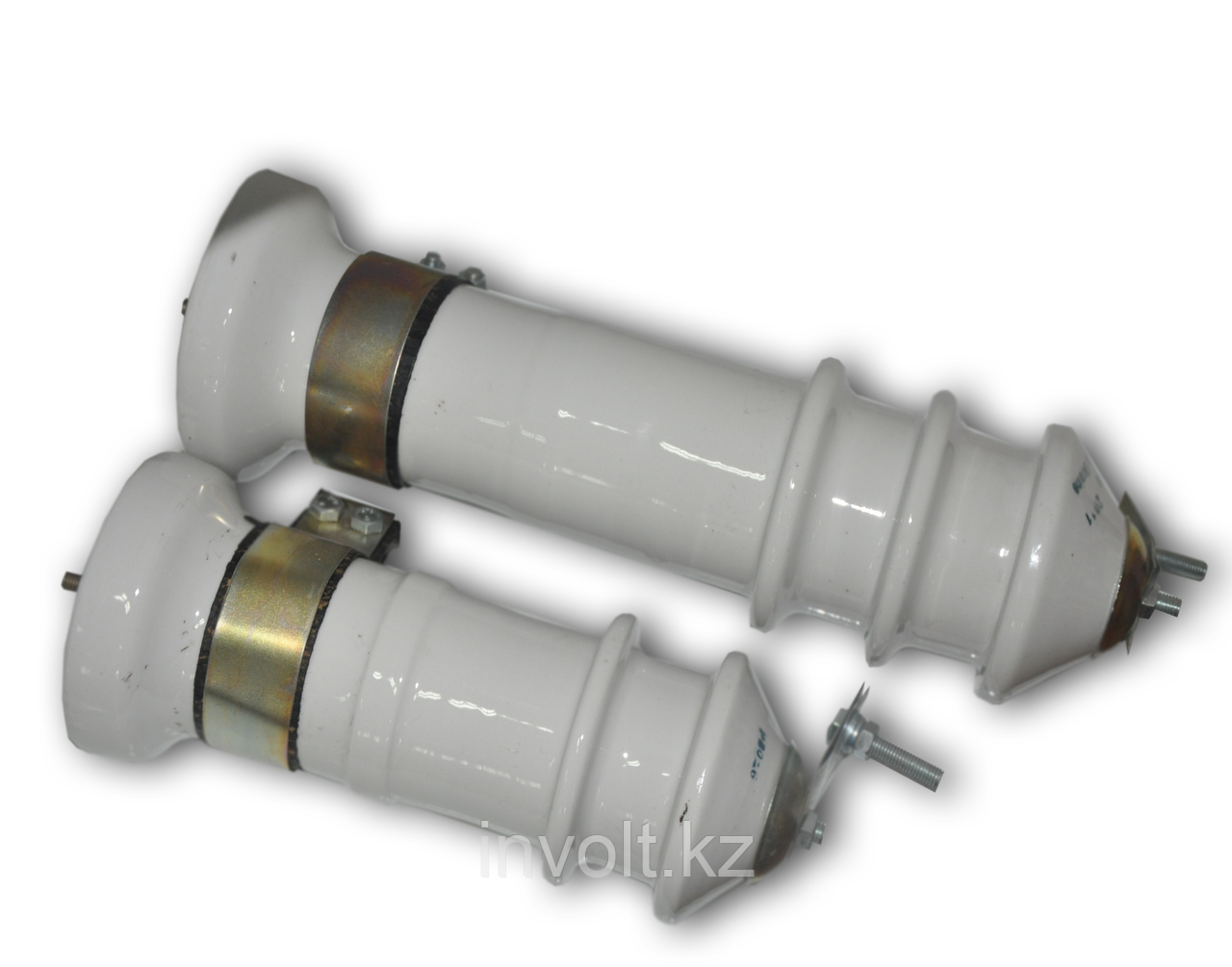

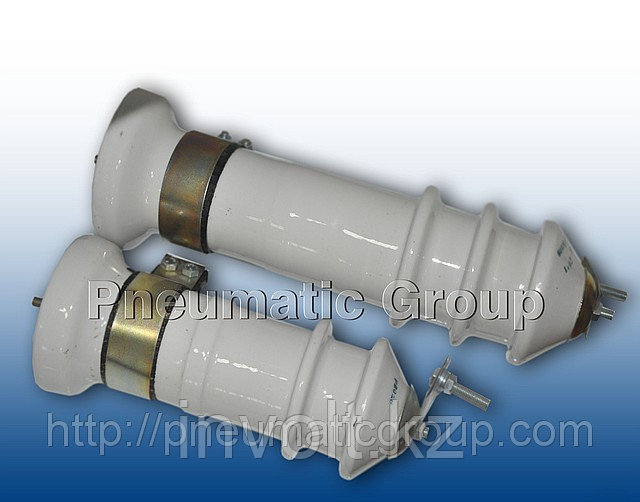

Разрядник вентильный РВО-6 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.
Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.
Технические характеристики разрядника РВО-6 У1
Наименование Единица изм. Значение
Класс напряжения сети кВ 6
Наибольшее длительно допустимое рабочее напряжение, Uнр кВдейств. 7,5
Пробивное напряжение в сухом состоянии и под дождем, min/max кВ 16/19
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более кВ 32
Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более:
3000 A 25
5000 A 27
Токовая пропускная способность (количество воздействий):
при импульсе тока длительностью 16/40 мкс амплитудой 5 кА раз 20
при импульсе тока длительностью 2000 мкс амплитудой 75 А раз 20
Длина пути утечки внешней изоляции разрядника, не менее см 18
Допустимое тяжение проводов, не менее H 300
Высота разрядника, не более мм 294
Масса разрядника, не более кг 3,1
Условия эксплуатации разрядника РВО-6 У1
Разрядники предназначены для работы в районах с умеренным климатом и промышленной атмосферой, как в закрытом помещении, так и на открытом воздухе. Рабочая температура – от -45°С до +45°С для исполнения У1 и от -10°С до +50°С для исполнения Т1. Высота установки ограничителей – не более 1000 м над уровнем моря. Относительная влажность воздуха – 100% при температуре +28°С .
Основные | |
---|---|
Тип разрядника | Вентильный |
Страна производитель | Украина |
- Цена: Цену уточняйте
- Способ упаковки: стандартная заводская
