ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1
Ограничители перенапряжений нелинейные в полимерной изоляции на 6-10 кв для замены вентильных разрядников РВО
Назначение ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1
Ограничители перенапряжений ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1 предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования сетей с изолированной нейтралью переменного тока частоты 50 Гц классов напряжения 6 и 10 кВ. Ограничители используются для замены устаревшего оборудования - вентильных разрядников РВО.

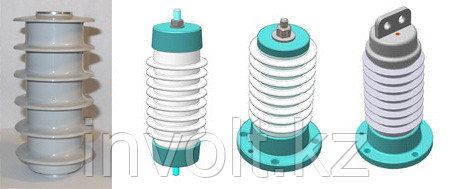

Ограничитель перенапряжений |
Ограничитель перенапряжений
ОПН-10-РВО УХЛ1
Пример расшифровки условного обозначения ограничителя ОПН-6-РВО УХЛ1:
О - ограничитель;
П - перенапряжений;
Н - нелинейный;
6 - класс напряжения сети, кВ;
РВО - исполнение – для замены вентильных разрядников РВО;
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория размещения по ГОСТ 15150.
Основные технические характеристики ограничителей перенапряжений ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1
Таблица 1 - Основные характеристики ОПН
|
| Тип ограничителя | |
| Параметр | ОПН-6-РВО УХЛ1 | ОПН-10-РВО УХЛ1 |
| Класс напряжения сети, кВ | 6 | 10 |
| Наибольшее длительно допустимое рабочее напряжение Uнр, кВ | 7,6 | 12,7 |
| Номинальный разрядный ток 8/20 мкс, кА | 5 | 5 |
| Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой: - 125 А, кВ, не более - 250 А, кВ, не более - 500 А, кВ, не более | 17,8 18,6 19,7 | 29,5 31,0 32,8 |
| Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой: - 2500 А, кВ, не более - 5000 А, кВ, не более - 10000 А, кВ, не более | 23,3 25,2 28,4 | 38,9 42,1 47,5 |
| Амплитуда тока пропускной способности, А | 250 | 250 |
| Амплитуда импульса большого тока 4/10 мкс, кА | 65 | 65 |
| Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более | 25,7 | 43,5 |
| Удельная рассеиваемая энергия при воздействии прямоугольного импульса тока 2000 мкс с амплитудой 250 А, кДж/кВ | 1,9 | 1,9 |
Таблица 2 - Длина пути утечки и значения испытательных напряжений ОПН 6-10 кВ
| Нормируемый параметр | Норма ОПН | |
| ОПН-6-РВО УХЛ1 | ОПН-10-РВО УХЛ1 | |
| Длина пути утечки внешней изоляции, см/кВ, не менее | 2,5 | |
| Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ | 60,0 | 75,0 |
| Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ ДЕЙСТВ. | 20,0 | 28,0 |
| Основные | |
|---|---|
| Тип разрядника | Трубчатый |
