Выключатели нагрузки ВНАП/Л -10/630-20-IIзп ПТ1.2 У2

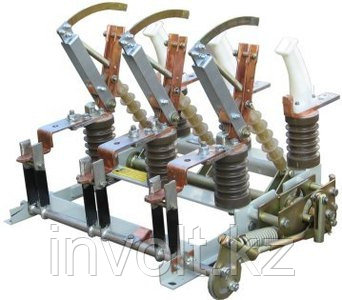

Выключатель нагрузки типа ВНА-10/630 с заземляющими ножами автогазовый

Выключатели ВНА предназначены для включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ).

Выключатели ВНА относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги.

Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электроприводом. По расположению привода ВНА может быть с левосторонним приводом (ВНА-Л) и с правосторонним приводом (ВНА-П).

Структура условного обозначения  ВНА-10/630 У2:

• В - выключатель
• Н - нагрузки
• А - автогазовый
• 10 - номинальное напряжение сети, кВ
• 630 - номинальный ток, А
• У2 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Выключатели нагрузки изготавливаются в следующих исполнениях:

• без заземляющих ножей и без предохранителей
• с одним заземляющим ножом без предохранителей
• с двумя заземляющими ножами без предохранителей
• с одним заземляющим ножом c предохранителями
• с двумя заземляющими ножами c предохранителями

Условия эксплуатации:

• температура окружающего воздуха от -45°С до +40°С
• высота над уровнем моря не более 1000м
• относительная влажность воздуха 75% при 15°С, 100% при 25°С
• окружающая среда - промышленная атмосфера типа П
• рабочее положение в пространстве - установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°
